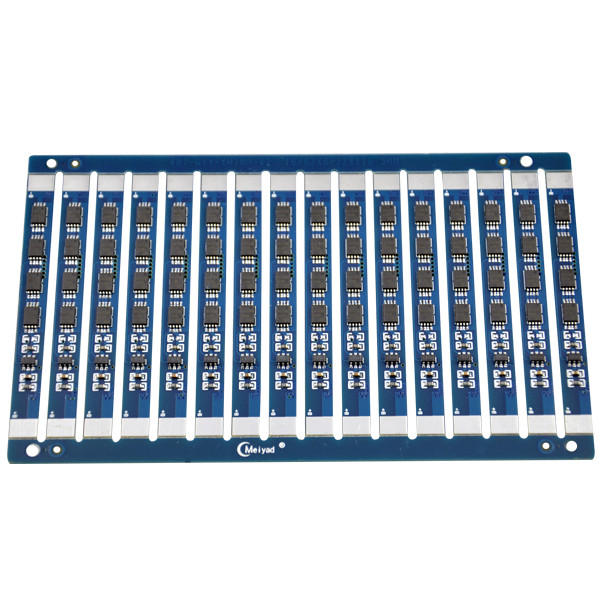

1S PCB/PCM for 1 series li-ion battery pack XZD-YH10A 4MOS
1. Brand Name: KeepPower
2. Model: XZD-YH10A
3. PCB Size: (L)62 * (W)6.0 * (δ)1.2mm
4. Application: 1S li-ion battery pack
5. IC made in Japan
1.   Model: XZD-YH10A
2.   PCB Size: (L)62 * (W)6.0 * (δ)1.2mm
3.   Overcharge detection voltage(VCU): 4.325±0.05V
4.   Overcharge detection delay time: 1.0±0.5 S
5.   Overcharge release voltage: 4.075±0.05V
6.   Under-discharge detection voltage(VDD): 3.0±0.10V
7.   Under-discharge detection delay time: 1.0±0.5 S
8.   3.6 Under-discharge release voltage: 2.5±0.1V
9.   Excess current threshold (IEC): 10A~12A
10.  Maximum Continuous Current: 8A
11.  Short detection delay time: MAX.18mS
12.  Supply current(V cell=3.5V): MAX.10μA
13.  Standby current(V cell=1.8v): MAX. 1uA
14.  PCB total resister: MAX. 10Mω
